Описание

21НШ-10К6/4

21НШ-10К6/4 (21НШ-10К5/4), 21НШ-10К6-4, 21НШ-10-К6/4, 21-НШ-10К6/4, 21НШ-10К6/4, 21НШ-10К6

Назначение

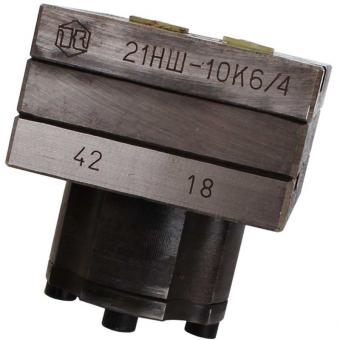

Насос 21НШ-10К6 предназначен для дозирования и нагнетания расплавов поликапроамида и полиэтилентерефталата в машинах для производства химических нитей.

Технические характеристики

• Номинальная подача: 10 см³/об
• Вязкость расплава: 150-350 Па·с
• Рабочая температура: 260-280°C
• Частота вращения: 5-40 об/мин
• Давление на выходе: до 15 МПа
• Масса: 3,7 кг

Конструктивные особенности

Основной принцип работы насоса основан на взаимодействии двух прямозубых цилиндрических шестерен с одинаковым числом зубьев. Конструкция включает:

• Блок пластин
• Вращающиеся шестерни
• Камеру всасывания
• Камеру нагнетания

Процесс работы:

1. Расплав поступает в камеру всасывания
2. Попадает во впадины между зубьями шестерен
3. Переносится в камеру нагнетания
4. Выдавливается через отверстие в фильерный комплект

Преимущества

• Высокая точность дозирования
• Надежность конструкции
• Износостойкие материалы
• Стабильность работы
• Простота обслуживания

Габаритные размеры

• Длина (L): 122 мм
• Ширина (B): 80 мм
• Высота (H): 88 мм

Применение

Насос активно используется в:

• Производстве химических нитей
• Полимерной промышленности
• Технологических линиях переработки полимеров
• Оборудование для работы с расплавами

Габаритные и присоединительные размеры
