Наконечник нижней заправки с пробоотборником ННЗ 2561А-5

Описание

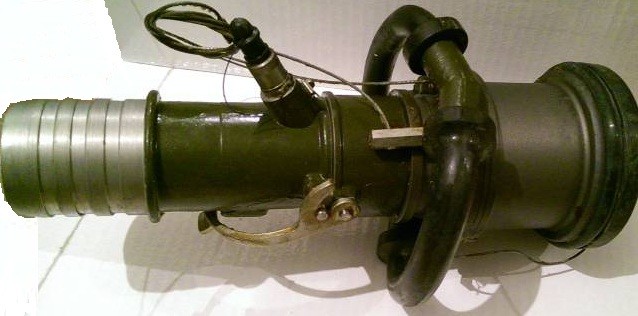

Наконечник нижней заправки с пробоотборником ННЗ 2561А-5

Назначение

Наконечник нижней заправки модели ННЗ 2561А5 с встроенным пробоотборником предназначен для заправки воздушных судов авиационным топливом под давлением и одновременного отбора проб топлива для контроля его качества.

Технические характеристики

• Диаметр проходного сечения: 76 мм
• Рабочее давление: до 10 кгс/см²
• Температурный диапазон: от -50°C до +50°C
• Пропускная способность: 1600 л/мин
• Масса наконечника: 5,4 кг
• Длина: 450 мм
• Диаметр присоединительной резьбы: G3/4-B

Конструктивные особенности

Основной корпус наконечника выполнен из высокопрочных материалов, устойчивых к воздействию авиационного топлива. В конструкцию встроен специальный пробоотборник, позволяющий осуществлять отбор проб топлива без прерывания процесса заправки.

Функциональные возможности

• Автоматическая герметизация при разъединении
• Защита от перелива топлива
• Возможность отбора проб топлива в процессе заправки
• Контроль качества стыковки
• Обеспечение безопасной заправки воздушных судов

Эксплуатационные показатели

• Срок службы: 12 лет
• Межремонтный период: 11 лет
• Гарантийная наработка: 20000 стыковок
• Ресурс: 40000 стыковок

Условия эксплуатации

Наконечник рассчитан на работу в различных климатических условиях при соблюдении следующих параметров:

• Атмосферное давление: 860-1060 гПа
• Относительная влажность: до 98%
• Скорость ветра: до 20 м/с

Преимущества модели

• Высокая пропускная способность
• Наличие встроенного пробоотборника
• Надежность конструкции
• Простота обслуживания
• Долговечность
• Соответствие всем требованиям авиационной безопасности

Требования к обслуживанию

Техническое обслуживание наконечника должно проводиться согласно регламенту:

• Ежедневный осмотр
• Ежемесячная проверка герметичности
• Периодическая смазка подвижных частей
• Проверка работы механизма отбора проб

Комплектация

• Наконечник нижней заправки
• Пробоотборник
• Комплект уплотнительных элементов
• Паспорт изделия
• Руководство по эксплуатации

Данное оборудование является важным элементом системы авиатопливообеспечения, обеспечивающим не только эффективную заправку воздушных судов, но и контроль качества используемого топлива в процессе заправки.
